六面体网格划分



Hex Meshing
点击下载详细功能介绍

           MeshWorks具有极丰富的六面体建模方法，如自动笛卡尔六面体生成技术、Cake Slicing建模方法，壳网格-体网格建模方法等。最突出的特征映射专利六面体建模技术可提升建模效率50%以上，并配备丰富六面体编辑编辑功能，且针对轮胎复杂花纹，拥有专业的自动化建模程序，以上因素使MeshWorks成为六面体建模工具的不二之选。

功能优势：



•  独有的自动化、流程化的建模过程用于生成高质量的六面体网格。
•  可准确、灵活的捕捉特征，并考虑肋筋的拔模角度。
•  对轮胎复杂花纹、支架、旋转体、壳体类模型非常有效。
•  与市场上的其他工具相比，建模效率提升50%以上。
专利的特征映射六面体建模技术

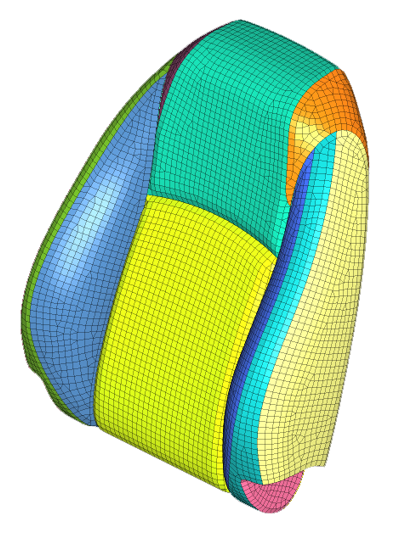

•  完全一键式建模，只需1分钟时间即可完成六面体网格划分。
•  应用表面网格及内部生成的六面体核心创建六面体模型
•  对座椅，泡沫及具有平直表面的模型非常有效。

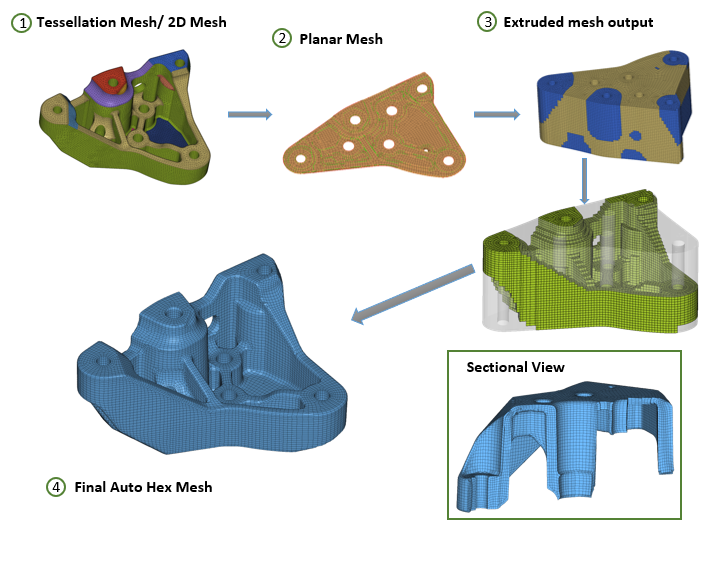

全自动六面体建模技术

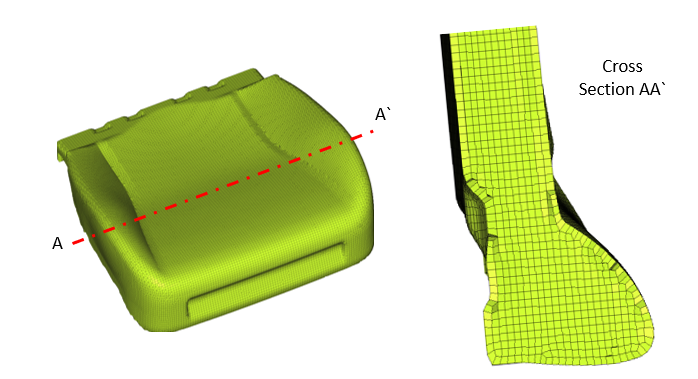

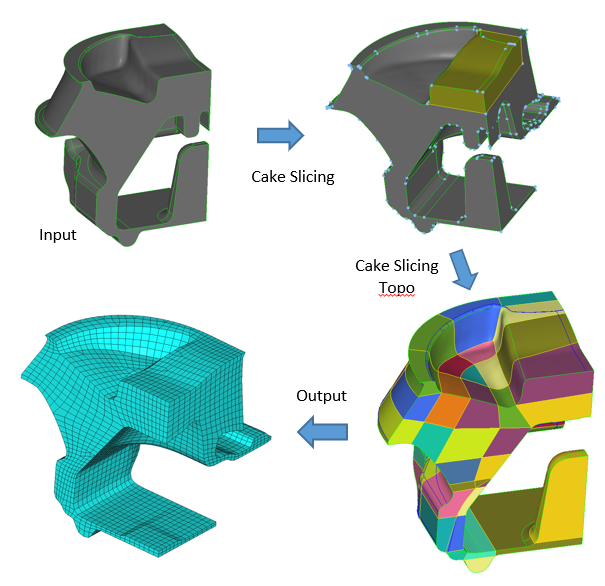

•  如切蛋糕一样，智能化将模型切割成若干部分，递进式划分网格。

•  对橡胶零件、骨骼等块状模型非常有效。

Cake Slicing六面体建模技术

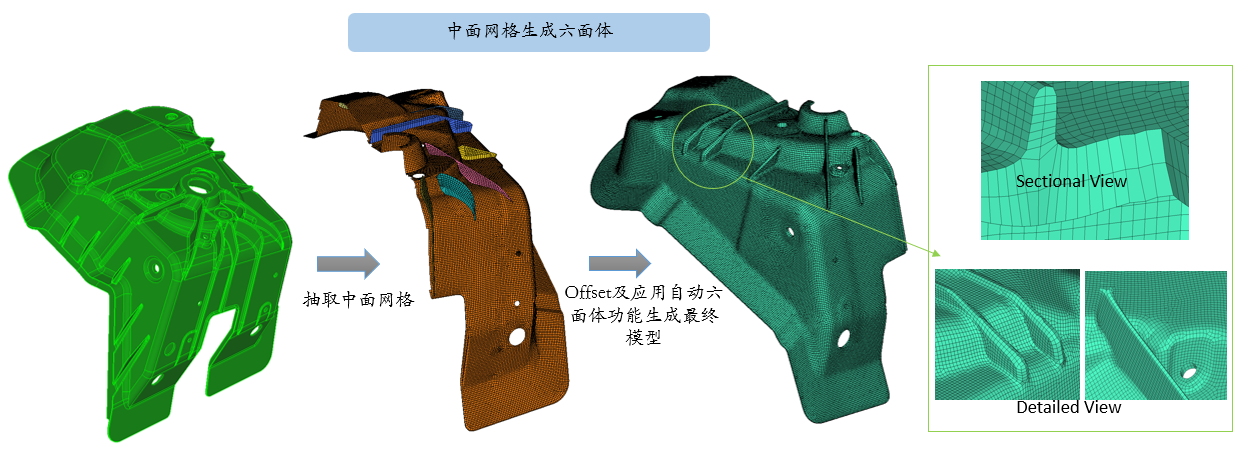

•  抽取中面网格，应用offset偏置功能生成六面体核心，然后应用表面网格生成六面体网格。

•  对类似钣金厚度较均匀的模型非常有效。

壳-体六面体技术

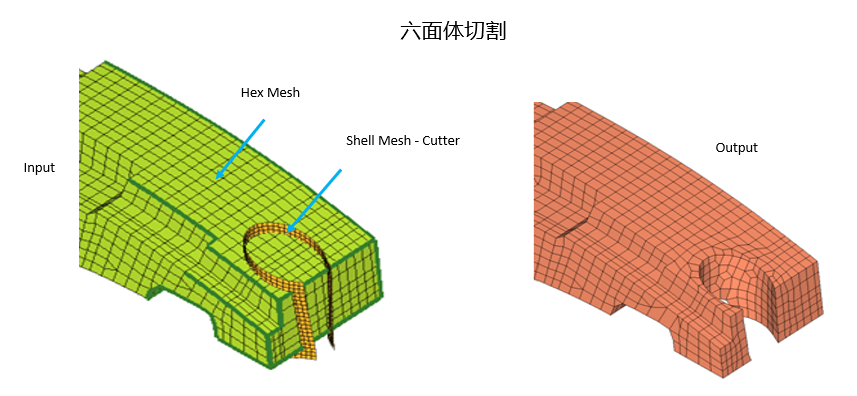

•  提供自动化的工具在六面体网格上创建孔、槽和任意输入轮廓，并保持较高单元质量。

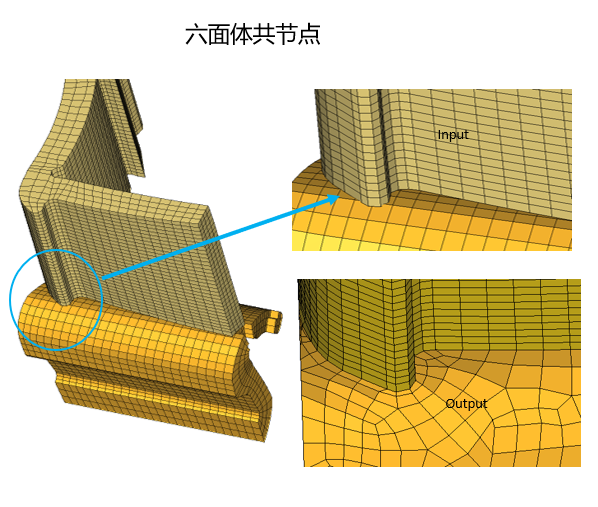

•  提供自动化的工具将两个不同的六面体模型的复杂接触区域进行共节点连接。
•  提供多种六面体工具，如Drag/Linear Solid/ Sweep等，对不同特点的模型进行高效的网格划分。
六面体建模工具

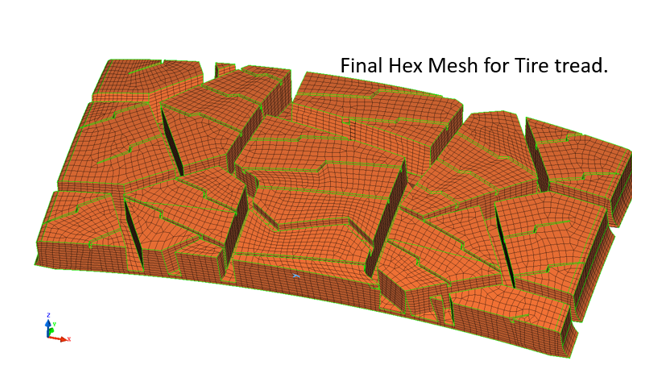

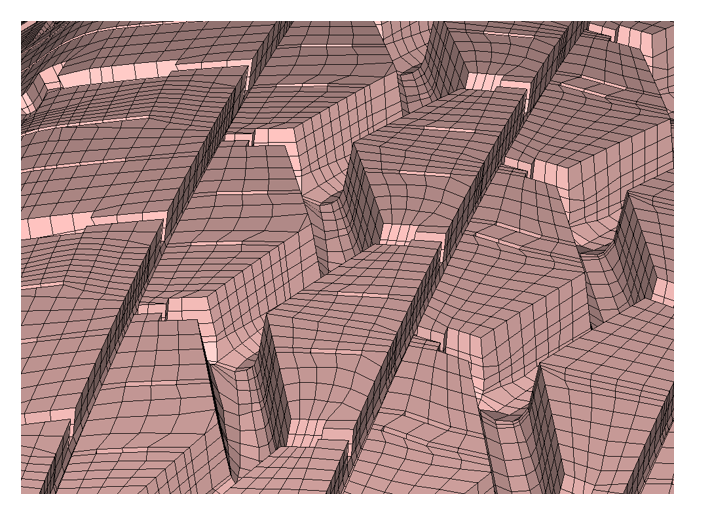

•  提供自动化的轮胎花纹专用面板，实现快速轮胎复杂花纹的六面体划分。

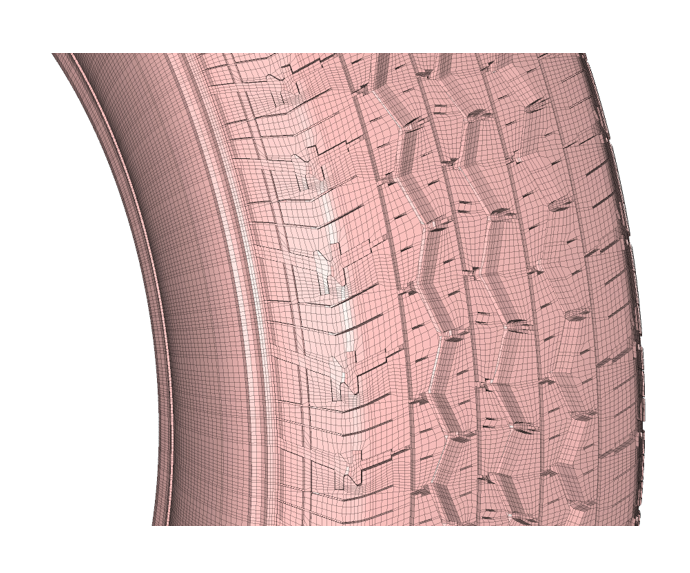

•  以专利的特征映射技术为核心，综合多种建模方法，快速捕捉复杂的花纹特征如细小的沟壑等。

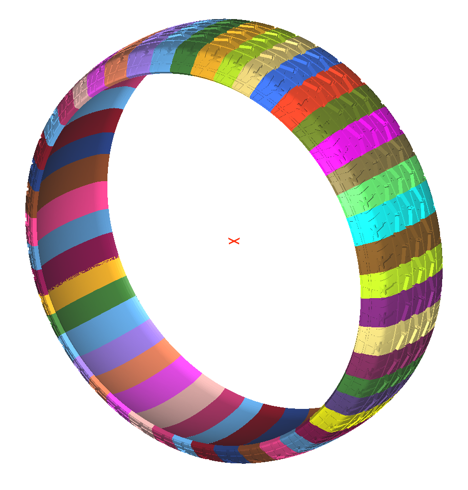

•  可根据不同节距及排列顺序快速生成360°轮胎模型。
•  对于造型相似的节距，无需重新划分网格，通过网格变形手段可以快速生成不同尺寸的节距。
•  该方法缩短轮胎花纹建模时间60%-80%
轮胎复杂花纹六面体建模技术
